Программируемая электронная нагрузка постоянного тока Rigol DL3031A
Технические характеристики Rigol DL3031A
| Входные параметры | |
| Напряжение | 0 - 150 В |
| Ток | 0 - 60 А |
| Мощность поглощения | 350 Вт |
| CC режим | |
| Диапазон | 0 - 6 A / 0 - 60 A |
| Разрешение | 1 мA |
| Погрешность | ±(0,05%+0,05% полной шкалы) |
| CV режим | |
| Диапазон | 0 - 15 В / 0 - 150 В |
| Разрешение | 1 мВ / 5 мВ |
| Погрешность | ±(0,05%+0,02% полной шкалы) / ±(0,05%+0,025% полной шкалы) |
| CR режим | |
| Диапазон | 0,08 Ом - 15 Ом / 2 Ом - 15 кОм |
| Разрешение | 2 мA / V уст. |
| Погрешность | V вх/R уст * (0,2%) + 0,2% полной шкалы |
| CP режим | |
| Диапазон | 0 - 350 Вт |
| Разрешение | 100 мВт |
| Динамические режимы: | непрерывный, импульсный, запуск по одиночному импульсу, работа по списку (2-512 шагов, 0-99999 циклов) |
| Непрерывный режим (Con): | 0,001 Гц - 30 кГц |
| Скорость изменения тока | |
| Диапазон | 0,001 A/мкс - 0,5 A/мкс 0,001 A/мкс - 5 A/мкс (>5 В) |
| Разрешение | 0,001 A/мкс |
| Прикладные и специальные режимы и функции: | - тестирование батарей; - тестирование ИП защиты по току (OCP) и мощности (OPP); - тестирование ИП на соответствие заводским выходным параметрам тока и напряжения; - эмуляция режима КЗ |
| Диапазон минимального напряжения Von | 0 - 150 В |
| Измерение тока | |
| Диапазон | 0 - 60 A |
| Разрешение | 0,1 мA |
| Погрешность | ±(0,05%+0,05% полной шкалы) |
| Измерение напряжения | |
| Диапазон | 0 - 150 В |
| Разрешение | 1 мВ |
| Погрешность | ±(0,05%+0,02% полной шкалы) |
| Измерение сопротивления | |
| Диапазон | 0,08 Ом - 15 кОм |
| Разрешение | 2 мА / Vуст |
| Измерение мощности | |
| Диапазон | 0 - 350 Вт |
| Разрешение | 100 мВт |
| Стабильность (ток / напряжение): | ±(0,01% ±10 мА) / ±(0,01% ±10 мВ) |
| Входное сопротивление | 350 кОм |
| Общие характеристики | |
| Дисплей | ЖК, цветной 4,3" TFT, полноцветное цвет. отображение |
| Интерфейсы | USB Host/Device RS-232 LAN Digital I/O GPIB - опция |
| Габариты изделия | 239 x 157 x 442 мм |
| Габариты упаковки | 535 х 355 х 275 мм |
| Вес нетто | 7,6 кг |
| Вес брутто | 8,95 кг |
| Комплектация | программируемая электронная нагрузка DL3031A – 1 шт сетевой адаптер питания – 1 шт кабель USB – 1 шт предохранитель - 1 шт инструкция по эксплуатации – 1 шт |
| Совместимость | Кабель питания IEC C13 - Евровилка, 1.4м |
Профессиональная нагрузка Rigol DL3031A
Rigol DL3031A – это электронная нагрузка тока, поддерживающая опцию программирования. Устройство предназначено для тестирования источников питания в лабораторных, промышленных и других условиях.
Модель может имитировать режимы потребления, подавая на тестируемое оборудование постоянное напряжение и постоянный ток. Доступны также другие режимы, ввиду чего пользователь может гибко проводить анализ характеристик электроприборов.
Электронный тестер нагрузки DL3031A подойдёт для испытания батарей, защиты по току и мощности, а также проверок на соответствие заводским выходным параметрам. Возможна тонкая настройка и регулировка величин, которые устройство подаёт на внешнее электрооборудование.

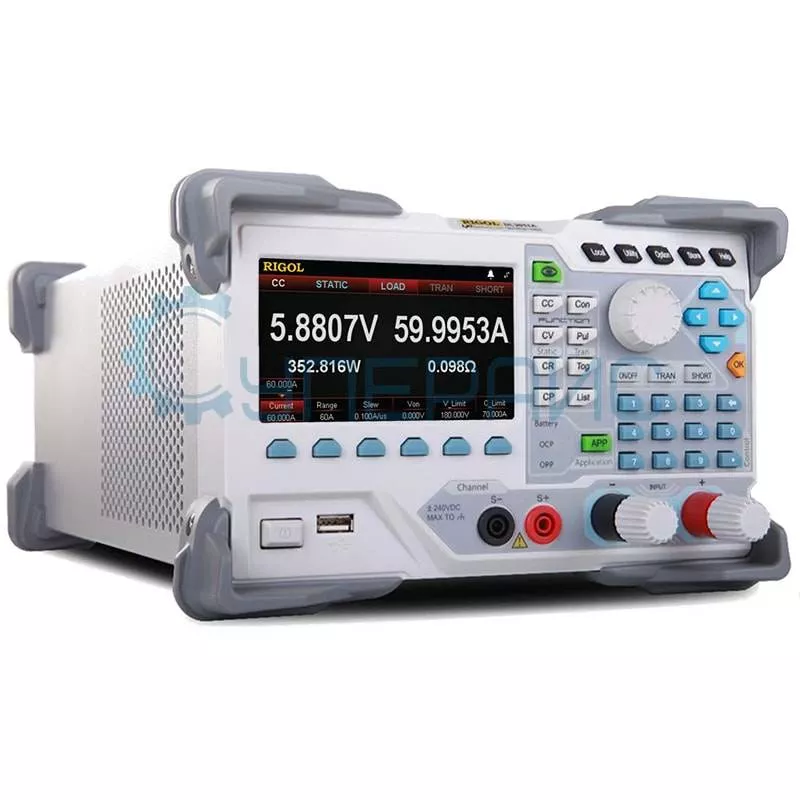

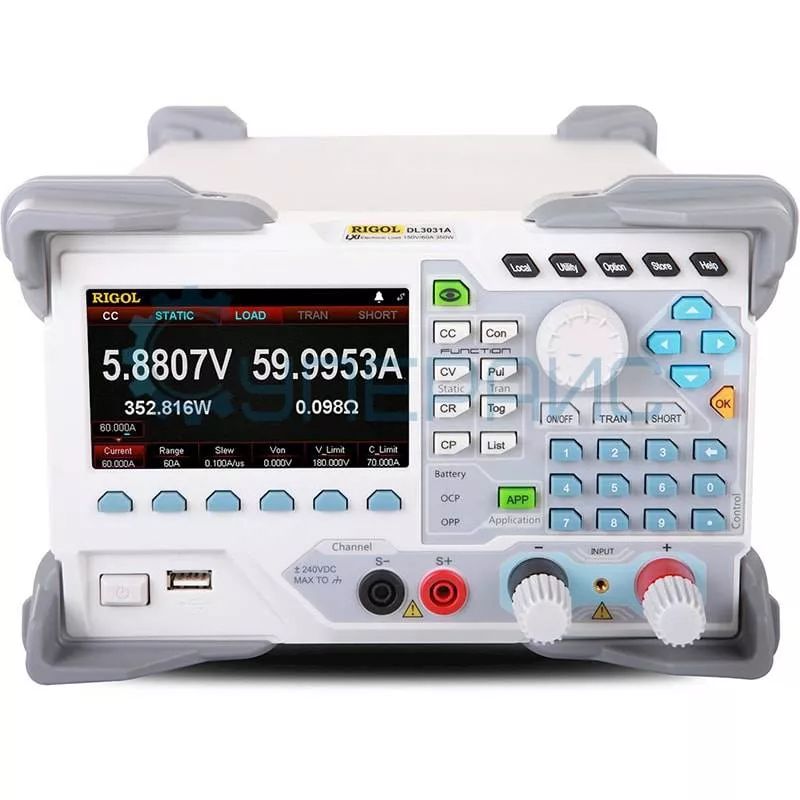

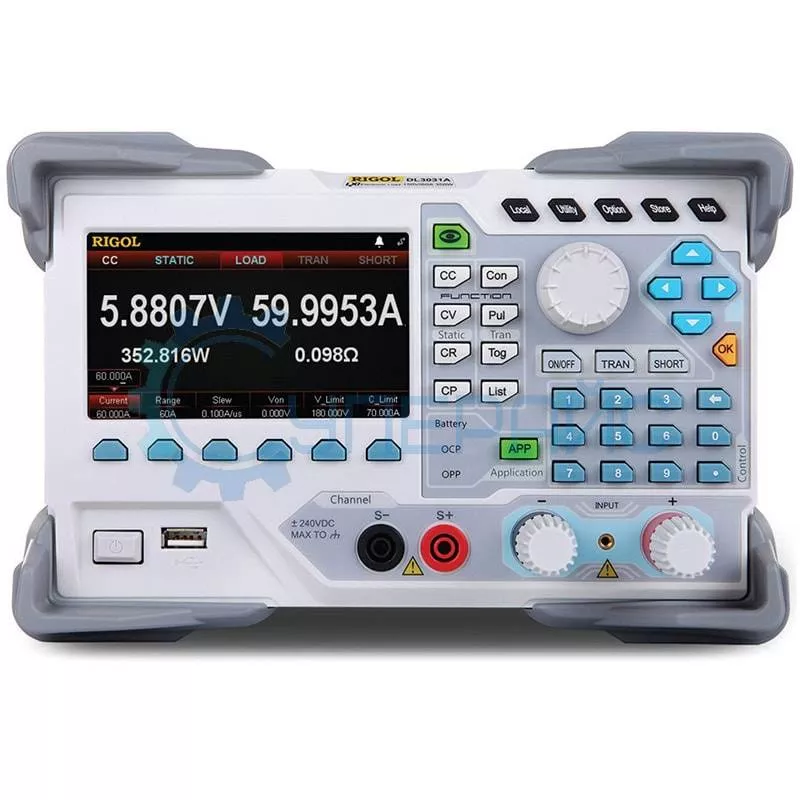

Для управления предусмотрены надёжные физические кнопки и ручки-регуляторы, расположенные на передней панели. Кнопки окрашены в разные цвета, добавлены надписи, обозначающие привязанные действия. Это помогает легко ориентироваться при работе, повышает наглядность интерфейса и снижает вероятность ошибок в ходе эксплуатации.
Мощность поглощения этой регулируемой нагрузки составляет 350 Вт. Устройство дополнительно может использоваться в качестве инструмента измерения тока, напряжения, а также сопротивления и мощности.

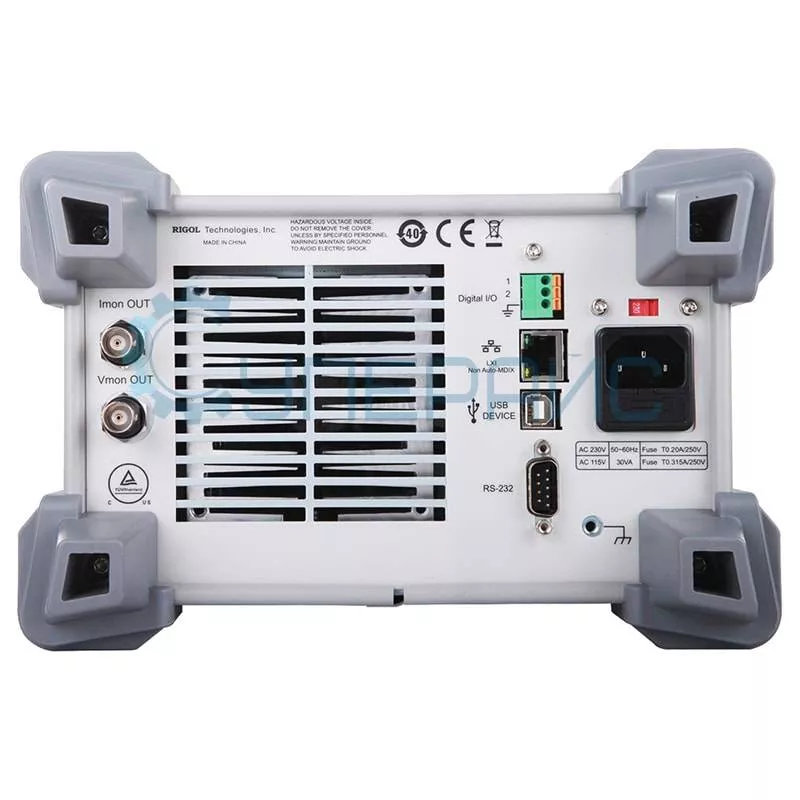

На корпусе установлен ЖК-дисплей, который отображает рабочие данные и передаёт полноцветную палитру. Предусмотрены разъёмы USB, RS-232, LAN, Digital I/O и GPIB, через которые можно подключать внешние устройства.
Обзорная таблица электронных нагрузок Rigol
| Характеристики | DL3031 | DL3031A | DL3021 | DL3021А |
| Диапазон напряжения | 0 - 150 В | |||
| Диапазон тока | 0 - 60 А | 0 - 40 А | ||
| Мощность | 350 Вт | 200 Вт | ||
| Режимы работы | CC, CV, CR, CP | |||
| Дисплей | ЖК, цветной 4,3" TFT | |||
| Интерфейс | USB Host/Device, RS-232, LAN, Digital I/O | |||
| Цветовая схема | стандартная | улучшенная | стандартная | улучшенная |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
